關于焊接工藝的所有基礎知識都在這了！

焊割在線 2023-08-23 20:10 發表于四川

6．焊縫成形系數

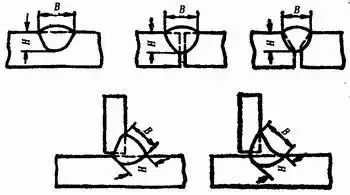

圖1—21  焊縫成形系數的計算

　　熔焊時，在單道焊縫橫截面上焊縫寬度(B)與焊縫計算厚度(H)的比值(ф＝B／H)，叫焊縫成形系數，見圖1—21。該系數值小，則表示焊縫窄而深，這樣的焊縫中容易產生氣孔和裂紋，所以焊縫成形系數應該保持一定的數值，例如埋弧自動焊的焊縫成形系數ф要大于1．3。

　　7．熔合比

　　是指熔焊時，被熔化的母材在焊道金屬中所占的百分比。各種接頭、坡口和焊縫的形式見表1—3。

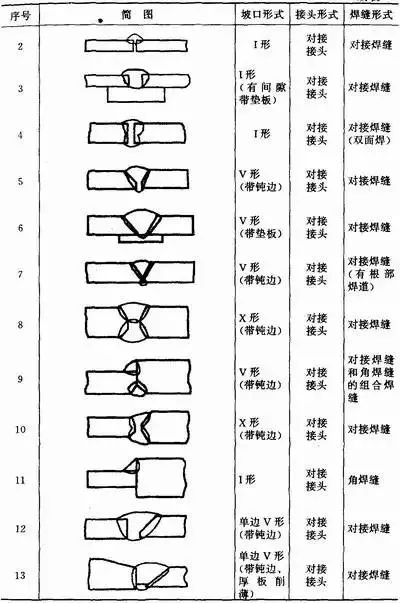

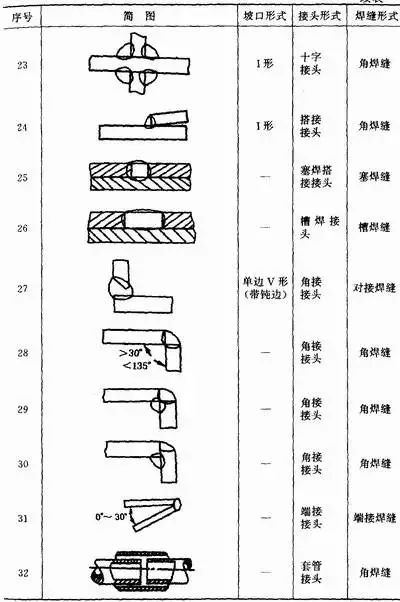

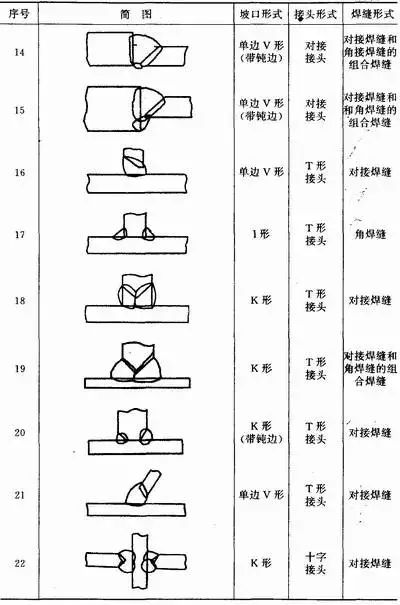

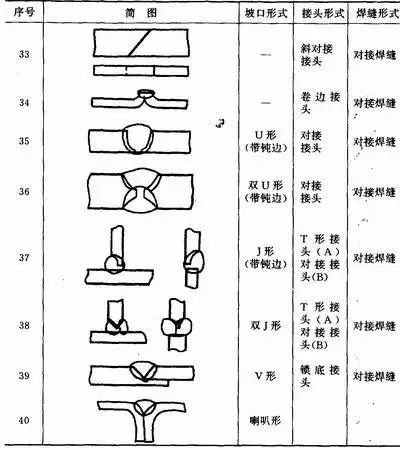

表1—3  各種坡口、接頭及焊縫形式

五、焊縫符號表示法

　　焊縫符號一般由基本符號和指引線組成。必要時還可以加上輔助符號、補充符號和焊縫尺寸符號等。

(一)符號

　　根據GB324—88《焊縫符號表示法》的規定，焊縫符號可以分為以下幾種：

　　(1)基本符號

　　基本符號是表示焊縫橫截面形狀的符號，見表1—4。

　　(2)輔助符號

　　輔助符號是表示焊縫表面形狀特征的符號，見表1—5。應用示例見表1—6。

　　(3)補充符號

　　補充符號是為了補充說明焊縫的某些特征而采用的符號，見表1—7。應用示例見表1—8。

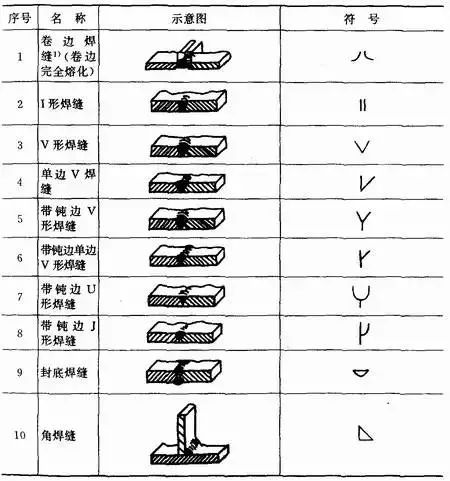

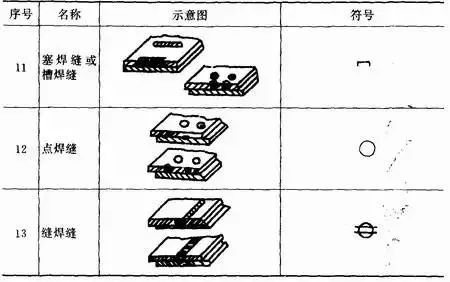

表1—4基本符號

　　注：1)不完全熔化的卷邊焊縫用I形焊縫符號來表示，并加注焊縫有效厚度S。

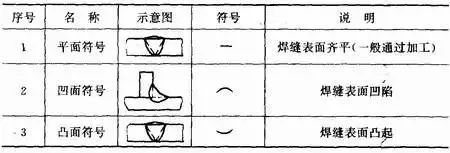

表1—5輔助符號

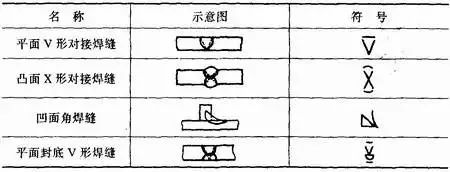

表1—6  輔助符號的應用示例

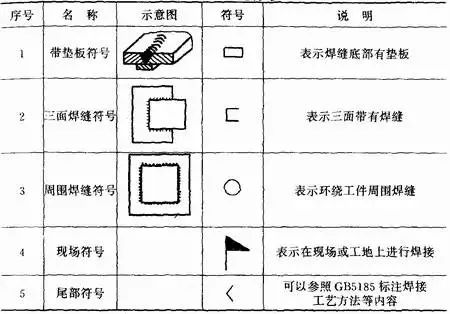

表1—7補充符號

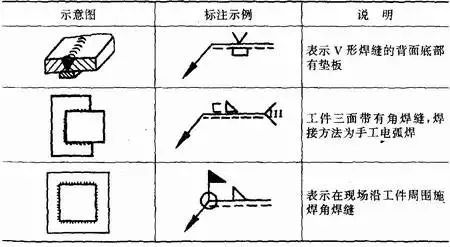

表1—8  補充符號應用示例

(二)符號在圖紙上的位置

　　1．基本要求

　　完整的焊縫表示方法除了上述基本符號、輔助符號、補充符號以外，還包括指引線、焊縫尺寸符號及數據。

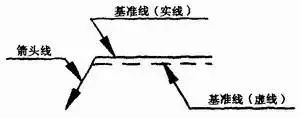

　　指引線一般由帶有箭頭的指引線(簡稱箭頭線)和兩條基準線(一條為實線，另一條為虛線)兩部分組成。如圖1—22所示。

圖1—22  指引線

　　2．箭頭線和接頭的關系

　　圖1—23和圖1—24給出的示例說明下列術語的含義：

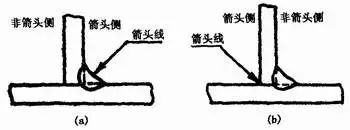

圖1—23  帶單角焊縫的T型接頭

(a)焊縫在箭頭側  (b)焊縫在非箭頭側

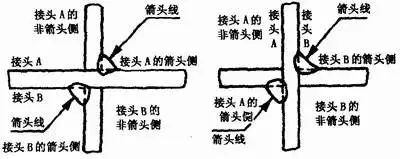

圖1—24  雙角焊縫的十字接頭

　　a．接頭的箭頭側；

　　b．接頭的非箭頭側

　　3．箭頭線的位置

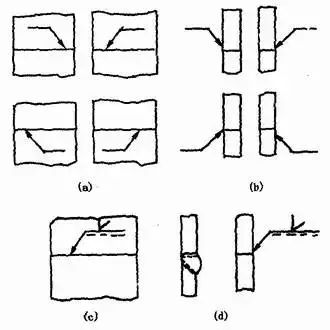

　　箭頭線相對焊縫的位置一般沒有特殊要求，見圖1—25(a)、(b)。但是在標注單邊V、單邊Y、J形焊縫時，箭頭線應指向帶有坡口一側的工件，見圖1—25(c)、(d)。必要時，允許箭頭線彎折一次，如圖1—26。

圖1—25  箭頭線的位置

圖1—26  彎折的箭頭線

　　4．基準線的位置

　　基準線的虛線可以畫在基準線的實線下側或上側。

　　基準線一般應與圖樣的底邊相平行，但在特殊條件下亦可與底邊相垂直。

　　5．基本符號相對基準線的位置

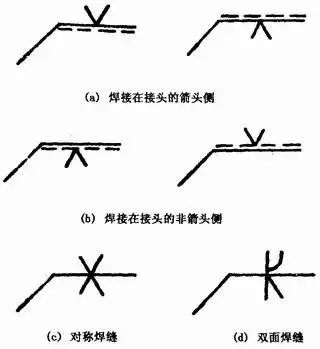

　　基本符號相對基準線的位置見圖1—27(a)、(b)、(c)、(d)；標注對稱焊縫及雙面焊縫時，不加虛線。

圖1—27  基本符號相對基準線的位置

　　(三)焊縫尺寸符號及其標注位置

　　(1)焊縫尺寸符號，見表1—9。

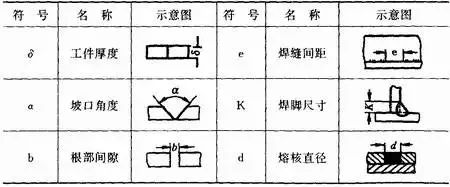

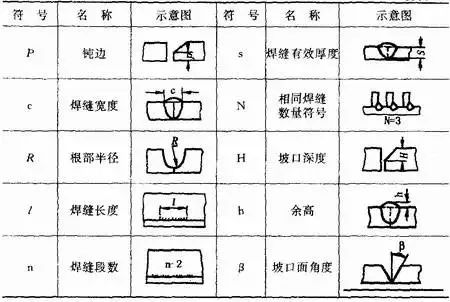

表1—9焊縫尺寸符號

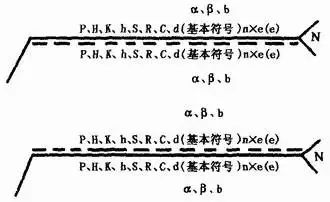

　　(2)焊縫尺寸符號及數據的標注原則，如圖1—28：

　　1)焊縫橫截面上的尺寸標在基本符號的左側；

　　2)焊縫長度方向尺寸標在基本符號的右側；

圖1—28  焊縫尺寸的標注原則

　　3)坡口角度、坡口面角度、根部間隙等尺寸標在基本符號的上側或下側；

　　4)相同焊縫數量符號標在尾部；

　　5)當需要標注的尺寸數據較多又不易分辯時，可在數據前面增加相應的尺寸符號。當箭頭線方向變化時，上述原則不變。

　　(3)關于尺寸符號的說明

　　1)在基本符號的右側無任何標注且又無其他說明時，表示焊縫在工件的整個長度上是連續的。

　　2)在基本符號在左側無任何標注且又無其他說明時，表示對接焊縫要完全焊透。

　　3)塞焊縫、槽焊縫帶有斜邊時，應該標注孔底部的尺寸。

六、焊接工藝參數及其對焊縫形狀的影響

　　焊接時，為保證焊接質量而選定的各項參數(例如焊接電流、電弧電壓、焊接速度、線能量等)的總稱叫焊接工藝參數。所謂線能量是指熔焊時，由焊接熱源輸入給單位長度焊縫上的能量焦?fàn)枺迕谆蚪範枺撩?J／cm或J／mm)，亦稱熱輸入。

線能量的計算公式為：

式中  Q——線能量，J／cm或J／mm；

　　  I——焊接電流，A；

　　  U——電弧電壓，V；

　　  V——焊接速度，cm／s或mm／s。

　　例：某焊接性試驗的焊接工藝參數如下：焊條直徑4mm，焊接

電流180A，電弧電壓24V，焊接速度150mm／min。試計算其線能

量。

　　解：線能量

　　答：該試驗的線能量為1728J／mm。

　文章內容來自網絡轉載
