在工業和農業的生產中，大量地使用各種各樣的生產機械，如起重機、車床、刨床等。生產機械中一些部件的運動，需要電動機來拖動。為了使電動機能按生產的要求進行起轉、制動、反轉和調速等，就需要對電動機進行控制。
應用電動機拖動生產機械，稱為電力拖動。利用繼電器、接觸器實現對電動機和生產設備的控制和保護，稱為繼電接觸控制。

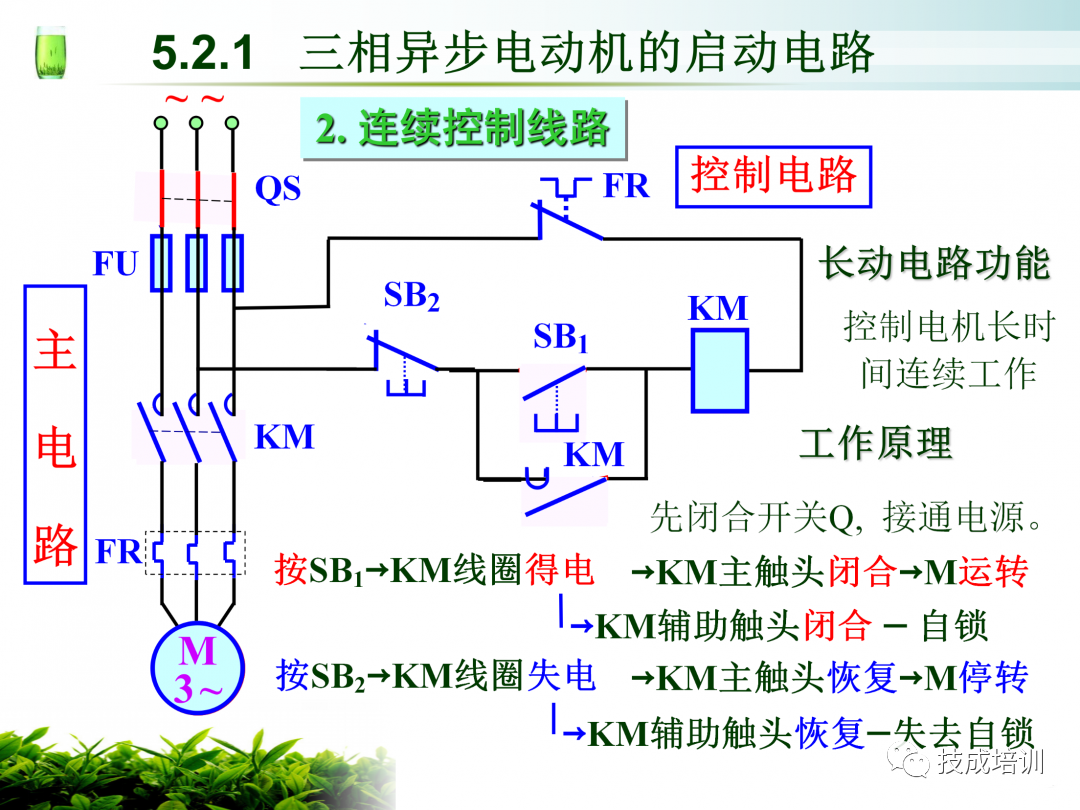

每一個繼電接觸控制電路包括主電路和控制電路。
主電路中有開關、熔斷器、交流接觸器的主觸頭、熱電器元件等它們與被控制的電動機串聯。
控制電路包括按鈕、交流接觸器線圈、熱繼電器動斷觸頭等。
基本原理是接通或切斷控制電路，使交流接觸器電磁線圈通電或斷電，主觸頭閉合或斷開，以控制主電路。

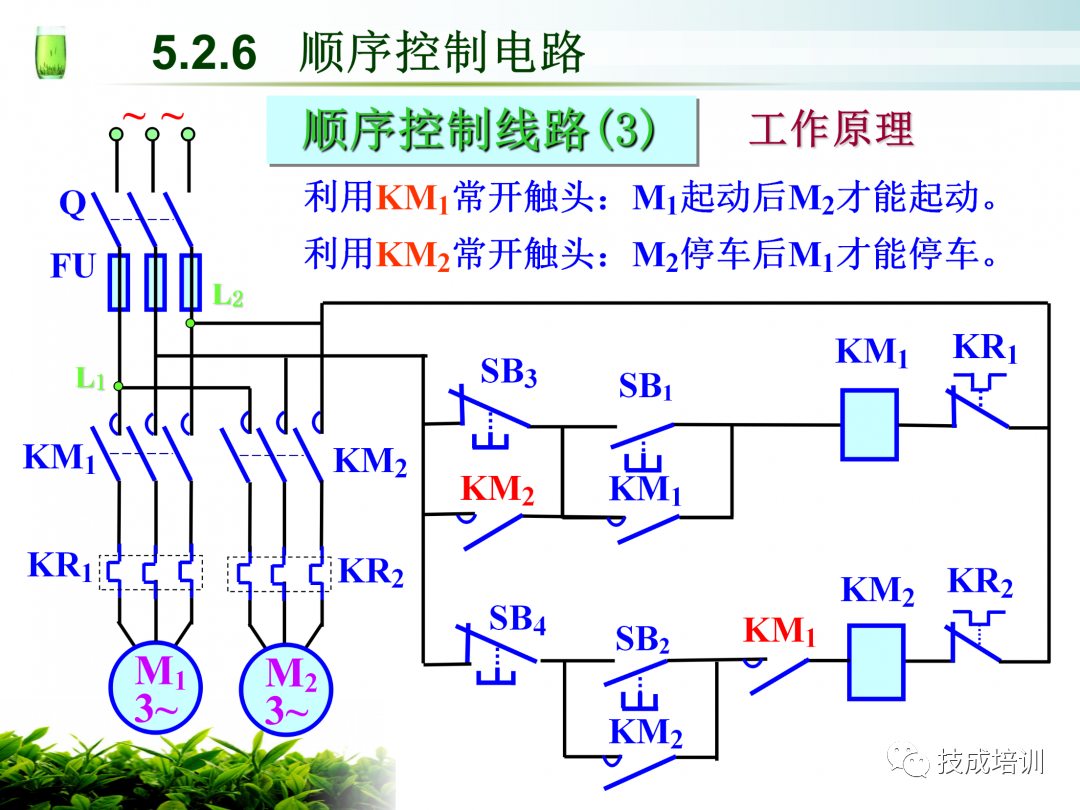

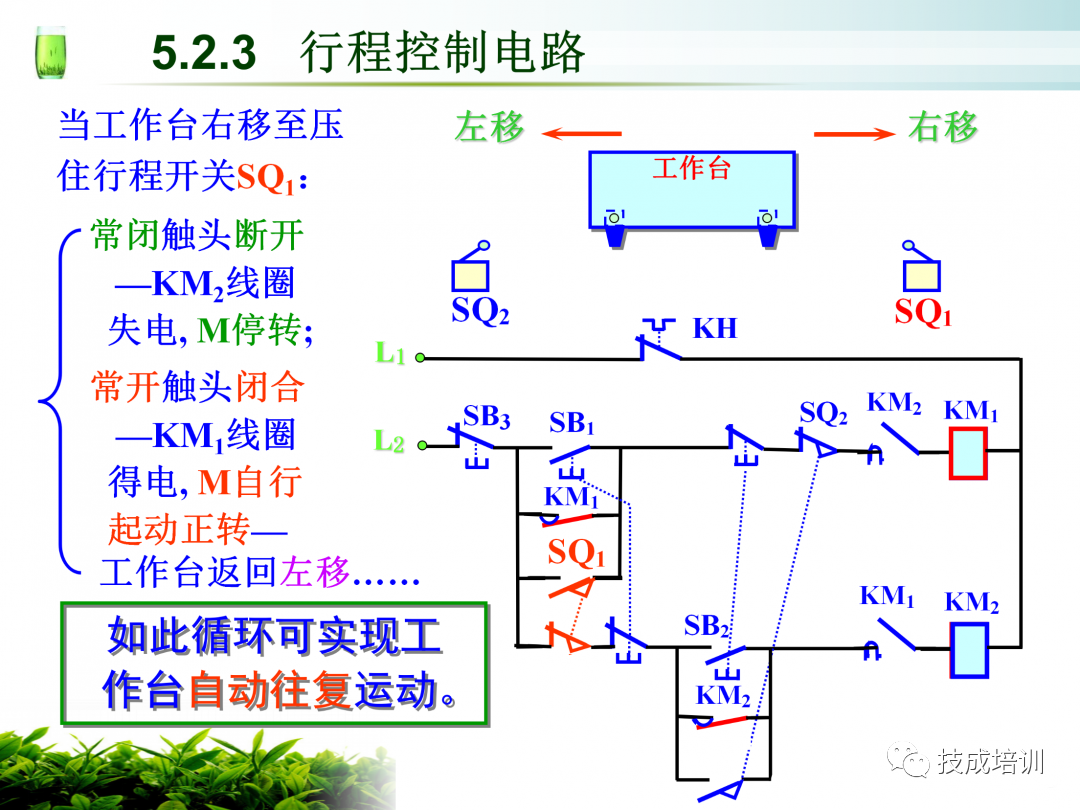

典型的控制環節有點動控制、單向自鎖運行控制、正反轉控制、行程控制、延時控制等。
今天我們就一起來看看對電工來說極為重要的9個電路圖~
ps：悄悄的告訴大家，這幾個電路圖中有一張小編特意留了個bug，看哪位優秀的電氣人最先找出來并在評論區指出~
